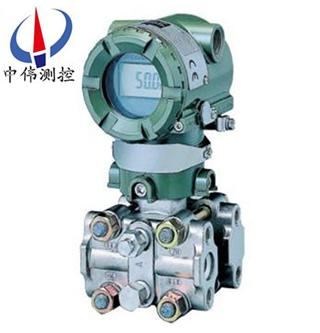

单晶硅差压变送器

•

单晶硅差压变送器是引进国外xj****技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于该机型外观上******融合了目

一、产品概述：

ZWA11OA系列单晶硅差压变送器是引进国外xj****技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于该机型外观上******融合了目前国内流行，有很强的通用性和替代能力。

二、现场总线通信能力：

现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。

提供两种现场总线模式，FOUNDATION?现场总线低压模式和PROFIBUS PA设备，以实现中伟和其他供应商的协同工作。软件方面，ZWA110A系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

三、******的性能和稳定性：

ZWA11OA系列单晶硅差压变送器采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为zui低，从而提供无与伦比的长期稳定性。

四、小型化轻量设计：

ZZWA11OA系列单晶硅差压变送器由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

五、产品应用：

ZWA11OA系列单晶硅差压变送器用来测量气体、液体和蒸汽的流量、液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。ZWA11OA也可以通过BRAIN手操器或HART375，475手操器相互通讯，通过它们进行设定和监控等。

六、主要特点：

1、超级的测量性能，用于压力、差压、液位、流量测量；

2、数字精度：+（-）0.2%；

3、模拟精度：+（-）0.75%+（-）0.1%F.S；

4、全性能：+（-）0.25F.S；

5、稳定性：0.25% 6个月；

6、量程比：100：1；

7、测量速率：0.2S；

8、小型化（2.4kg）全不锈钢法兰，易于安装；

9、过程连接与其它产品兼容，实现测量；

10、世界上采用H合金护套的传感器（技术），实现了优良的冷、热稳定性；

11、采用16位计算机；

13、标准4-20mA，带有基于HART协议的数字信号，远程操控；

13、支持向现场总线与基于现场控制的技术的升级。

七、技术参数：

1、使用对象：液体、气体和蒸气；

2、测量范围：0-1600～10000KPa；

3、输出信号：4~20mA DC （特殊可为四线制）；220V AC供电，0~10mA DC输出；

4、供电电源：12~45V DC，一般为24V DC；

5、负载特性：与供电电源有关，在某一电源电压时带负载能力见图3，负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）；

6、指示表：指针式线性指示0~100%刻度以及LCD液晶式显示；

7、防爆等级： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；

8、量程和零点：外部连续可调；

9、正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的******值，均不能超过测量范围上限的100%。zui大正迁移量为zui小调校量程的500%。

八、使用注意事项：

1、切勿用高于36V电压加到变送器上，导致变送器损坏；

2、切勿用硬物碰触膜片，导致隔离膜片损坏；

3、被测介质不允许结冰，否则将损伤传感器元件隔离膜片，导致变送器损坏，必要时需对变送器进行温度保护，以防结冰；

4、在测量蒸汽或其他高温介质时，其温度不应超过变送器使用时的极限温度，高于变送器使用的极限温度须***使用散热装置；

5、测量蒸汽或其他高温介质时，应使用散热管，使变送器和管道连在一起，并使用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要注入适量的水，以防过热蒸汽直接与变送器接触，损坏传感器；

6、在压力传输过程中，应注意以下几点，

a、变送器与散热管连接处，切勿漏气；

b、开始使用前，如果阀门是关闭的，则使用时，应该非常小心、缓慢地打开阀门，以免被测介质直接冲击传感器膜片，从而损坏传感器膜片；

c、管路中须***保持畅通，管道中的沉积物会弹出，并损坏传感器膜片

所有，在使用智压变送器的时候一定牢记以上几点，以免造成不必要的损失。

八、选型编码：

九、设计选用及订货须知：

1、ZWA110A系列差压变送器选型规格表中的数字、符号须***填写清楚、准确无误。

2、如有正负迁移，须***注明迁移量数值。

3、差压变送器如需配三阀组、节流装置，需另行注明。

4、根据用户规定的量程校验。如果用户无规定，变送器调校至***大量程，这种校验将在室温、常压下进行。

5、需要标注工位号时，应在订货时注明。

售后服务承诺：

1、我公司所售中伟差压变送器产品在十二个月以内出现质量问题的，负责免费维修。

2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。

3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。

5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
