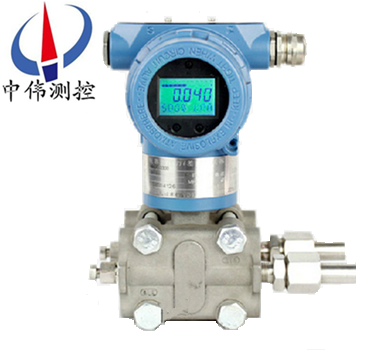

防爆微差压变送器

•

防爆微差压变送器是引进国外xj****技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于该机型外观上******融

一、产品概述：

ZW3351DR系列防爆微差压变送器采用进口优质压力传感器芯片，经内置的存储器E2PROM存取传感器的环境温度、压力及输入/输出特性修正参数、再经CPU微处理器运算，进行温度自动补偿，非线性校正、V/I转换与A/D转换，输出4-20mA的标准信号，并在模拟信号上叠加一个符合HART协议的数字信号进行通信。在通信时，频率信号对4-20mA的信号不产生任何扰动影响。

二、工作原理：

ZW3351DR系列防爆微差压变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

三、应用场合：

ZW3351DR系列防爆微差压变送器用于在高工作压力环境下测量液体、气体或蒸汽的液位、流量和压力，然后转变成4～20mA DC信号输出。智能型可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。

四、主要特点：

1、超级的测量性能，用于压力、差压、液位、流量测量；

2、数字精度：+（-）0.05%；

3、稳定性：0.25%  60个月；

4、量程比：100：1；

5、测量速率：0.2S；

6、小型化（2.4kg）全不锈钢法兰，易于安装；

7、过程连接与其它产品兼容，实现测量；

8、采用H合金护套的传感器（技术），实现了优良的冷、热稳定性；

9、采用16位计算机的微差压变送器；

10、标准4-20mA，带有基于HART协议的数字信号，远程操控支持向现场总线与基于现场控制的技术的升级。

五、技术参数：

1、使用对象：液体、气体和蒸气；

2、测量范围：0.25~1.5KPa；

3、输出信号：4~20mA DC （特殊可为四线制）；220V  AC供电，0~10mA  DC输出；

4、供电电源：12~45V  DC，一般为24V  DC；

5、负载特性：与供电电源有关，在某一电源电压时带负载能力；负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）；

6、指示表：指针式线性指示0~100%刻度以及LCD液晶式显示；

7、防爆等级： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；

8、量程和零点：外部连续可调。

六、使用微差压变送器时应注意以下三点：

1、微差压变送器在使用前须***对其测量范围、零点漂移量、精度、静压误差等进行复校。

2、变送器安装后，开车之前还需检查一次各种变送器的工作压力、工作温度、测量范围、漂移量等。看是否和实际情况相符，若有不符之处，则须***查明原因并纠正后才能开车。

3、开启和停用时，应避免仪表承受单向静压。

七、选型编码：

八、设计选用及订货须知：

1、ZW3351系列变送器型号可根据选型规格表按需要确定。

2、选型规格表中的数字、符号须***填写清楚、准确无误。

3、如有正负迁移，须***注明, 迁移量数值。

4、差压变送器如需配三阀组、节流装置，需另行注明。

5、变送器根据用户规定的量程校验。如果用户无规定，变送器调校至***大量程，这种校验将在室温、常压下进行。

6、需要标注工位号时，应在订货时注明。
